AF系列气流分级机

AF系列气流分级机

粒度范围粒度范围

根据物料及应用行业的不同,产能和粒度范围也会有所不同。
请联系我们的工程师,为您量身定制更适合您的设备。

该机型采用了先进的分级转子设计,可分级球状、片状、针状颗粒,产品粒度无级可调,分级效率高,切割点准确。
工作原理
dan
备份

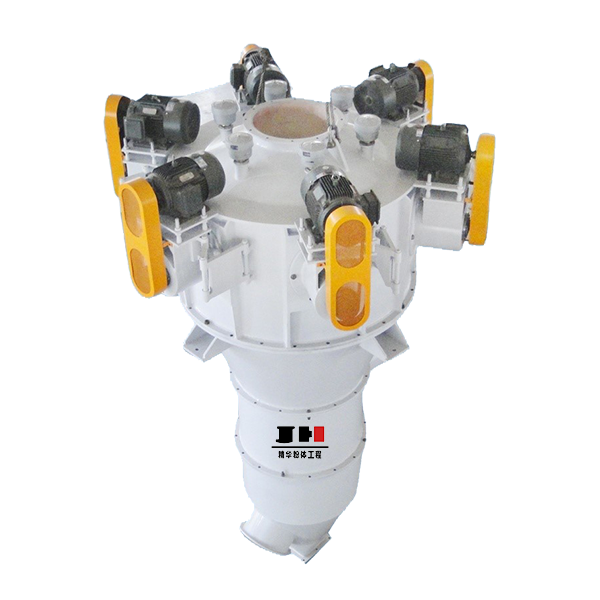

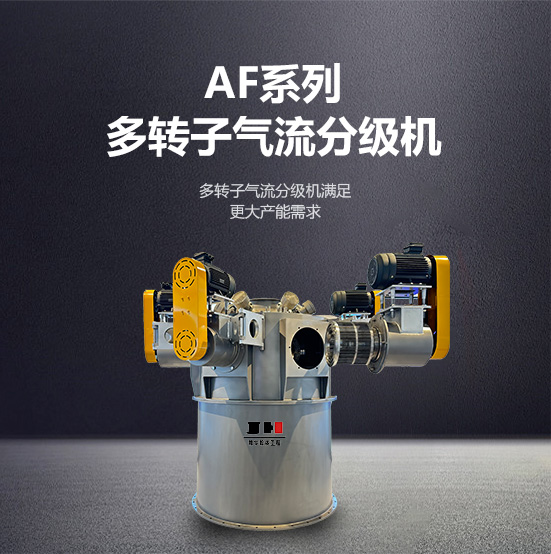

af系列多转子气流分级机


AF系列气流分级机

  该机型采用了先进的分级转子设计,可分级球状、片状、针状颗粒,产品粒度无级可调,分级效率高,切割点准确。

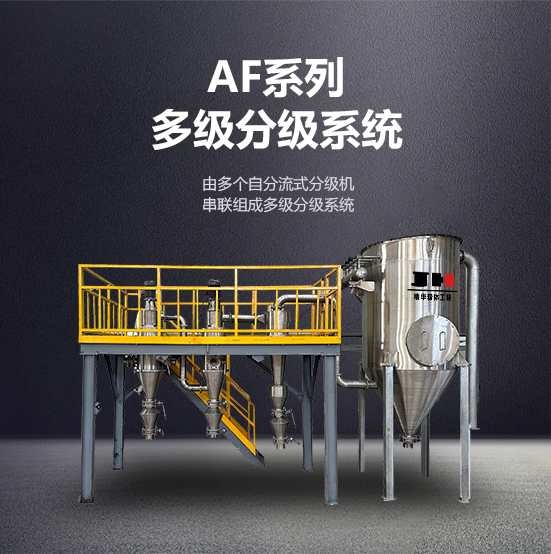

       由多个自分流式分级机串联组成多级分级系统,按物料粒度大小分成分布极窄的若干粒度段优化的立式单转子叶轮和卧式多转子叶轮结构设计,可与球磨机及其他粉碎机组成闭路的粉碎分级操作系统,使超微粉的加工设备更趋于合理、经济。对于易燃易爆、易氧化物料可以在惰性气体保护下进行分级。

AF系列气流分级机工作原理

  工作过程中,物料由分级机下部进入分级流场,在上升气流的作用下被分散开来,随气流进入笼形涡轮转子,在离心力的作用下粗颗粒被甩出沿器壁落下,下落过程中被二次风再次分散,经二次淘洗后由粗料出口排出;
合格细粉穿过涡轮转子从细粉出口排出,进入二次分级机细粉经过二次淘洗较粗的物料经过上述过程通过粗料出口排出,合格的细粉从细粉出口排出,经旋风收集收集下来,旋风收集器收集不下来的物料被电脉冲布袋除尘器收集。通过调节涡轮转速,并配以适量的二次风,可以得到不同细度的产品。


设备优势
  • 01分级粒度范围2μm-100μm,成品粒度无极可调。
  • 02采用新式分级转子,涡轮内部阻力低,分选率95%以上,效率更高!
  • 03涡轮转速可变频控制,灵活调节成品粒度分布。
  • 04适应于微米级干粉物料的精细分级,可分级球状、片状、针状颗粒。
  • 05可由多个自分流式分级机串联组成多级分级系统,经济合理。
  • 06全封闭负压运行,无粉尘外溢,更环保!
  • 07采用PLC自动化程序控制,一键启停系统,更便捷!

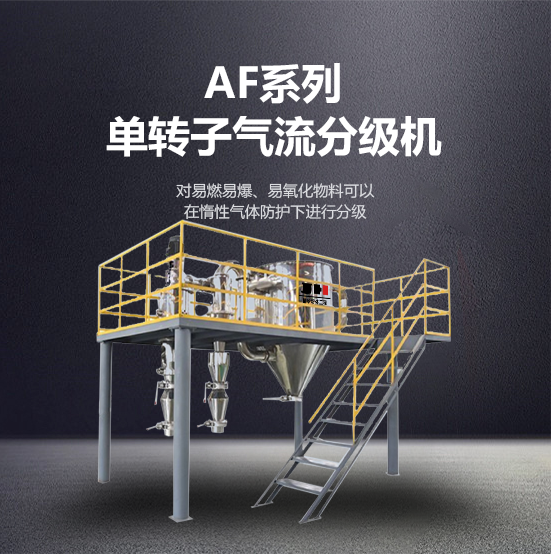

  • 08 对于易燃易爆、易氧化物料可以在惰性气体保护下进行分级。
工艺流程

潍坊市精华粉体工程设备有限公司

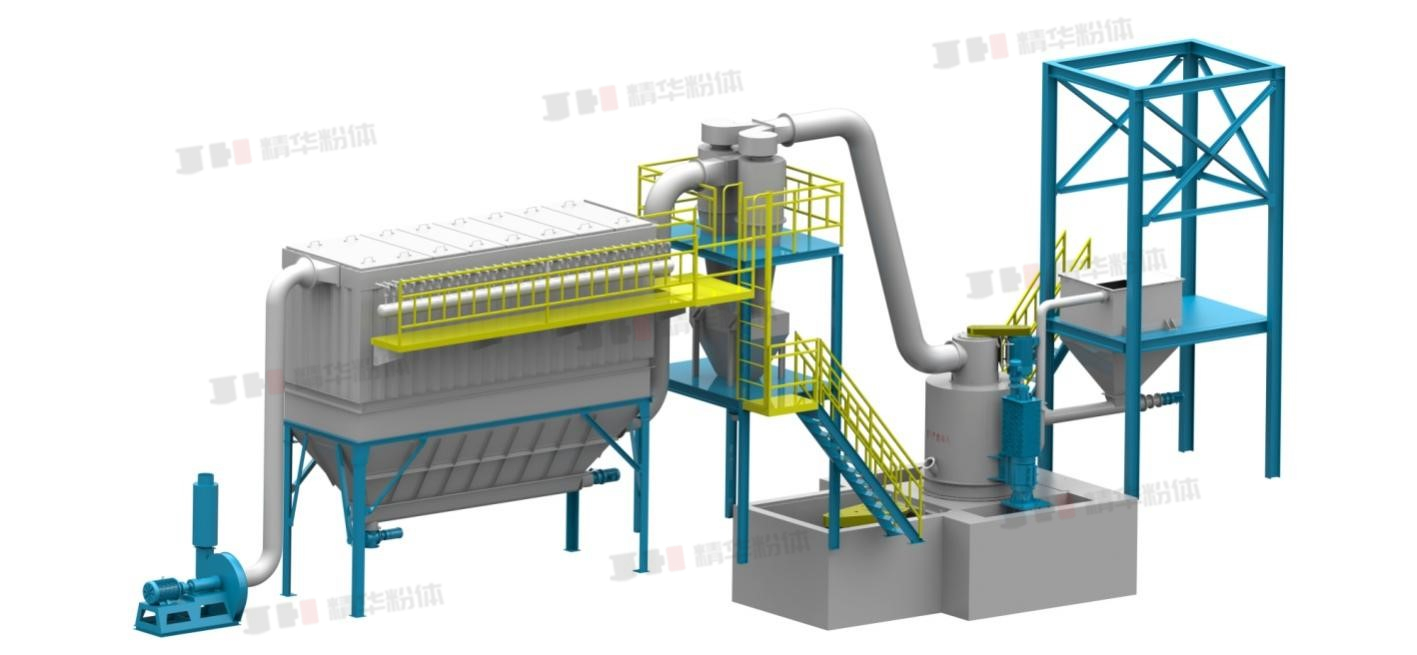

AF系列单转子气流分级机工艺流程图

潍坊市精华粉体工程设备有限公司

AF系列多转子气流分级机工艺流程图

粉碎物料多,不止这么多
  • 01化工行业
  • 02矿物行业
  • 03冶金行业
  • 04磨料行业
  • 05陶瓷行业
  • 06耐火材料行业
  • 07医药行业
  • 08农药行业
  • 09食品行业
技术参数

单转子技术参数

型号产能(t/h)成品细度(um)分级效率(%)主机效率(kw)装机功率(kw)
AF0500.1~0.52~10070-855.530
AF1000.5~1.0
2~10070-851145
AF2001.0~3.02~10070-852270
AF4002.0~8.02~10070-853795
AF6005.0~152~10070-8545120
AF80010~252~10070-8555200
AF100020~502~10070-8575250
AF120050~1002~10070-85110360

多转子技术参数

型号产能(kg/h)成品细度(um)分级效率(%)主机效率(kw)空气耗能(m³/h)
AF200-4100~16002~4570-907.5x43400
AF200-6200~24002~4570-907.5x65000
AF315-4300~4000
2~4570-9018.5x49500
AF315-6500~60002~4570-9018.5x414000
AF400-4800~55003~4570-9022x413500
AF400-61200~80003~4570-9022x620000
AF500-41500~100005~4570-9030x421000
AF500-62200~1500005~4570-9030x631000
